Когда вы решаете врезать мансардное окно в готовую крышу, первым делом замерьте реальный шаг стропил. Ошибиться здесь легко: в проекте шаг стоит 600 мм, а по факту стропила гуляют на 10–15 мм, и между ними остается в свету не 570, а 550 мм. Ширину окна подбирайте на 30–50 мм меньше этого расстояния. При шаге стропил 600 мм и толщине доски 50 мм спокойно встает окно шириной 500–520 мм. Если вам нужно окно шире 600 мм, придется переделывать каркас: вырезать кусок одной или двух стропил, ставить укороченные стропила и горизонтальные ригели. Такой перенос увеличивает цену монтажа, потому что нагрузку от вырезанного элемента надо перераспределить на соседние стропила. Я в таких случаях усиливаю соседние балки доской 50 на 200 мм с каждой стороны, а над проемом ставлю сдвоенный ригель той же толщины.
Угол наклона кровли диктует высоту установки. При скате меньше 20 градусов обычное мансардное окно почти не смотрит наружу, и вода с него уходит плохо, поэтому там я рекомендую зенитный фонарь или конструкцию с усиленным окладом. На кровлях от 25 до 45 градусов нижний край окна ставлю на высоте 90–110 см от пола, а верхний край — на 200–220 см. Так стоя у окна вы видите улицу, а сидя за столом свет падает на рабочую зону. Остекления берите по правилу: один квадратный метр на десять квадратных метров пола мансарды, иначе зимой будет темно. Для комнаты 20 кв. м это два окна размером 78 на 118 см или одно большое 114 на 140 см с переносом стропил.
Материалы и механизм закрывания
Окно для утепленной крыши подбирайте сразу с окладом под ваш тип кровли. Оклад под профнастил или металлочерепицу имеет высокий профиль, под гибкую черепицу идет плоский оклад, а для фальцевой кровли нужен оклад с фальцевыми кляммерами. Не берите окно без оклада: потом подходящий элемент придется подбирать отдельно. В качественной конструкции есть жесткая рама и закаленное стекло. Механизм закрывания состоит из двух пружинных замков и ручки. При закрывании замки должны входить в пазы без усилия и перекоса. Если ручка проворачивается свободно, створка может прилегать неплотно.
Утеплитель вокруг окна кладите той же толщины, что и на всей кровле. В средней полосе я закладываю 200 мм минеральной ваты двумя слоями по 100 мм. Зазор между рамой окна и стропилом оставляйте 30–50 мм, его заполняют нарезанной полосой утеплителя. Гидроизоляцию на скате я завожу на оклад, снизу под окно ставлю дренажный желоб, а внутри по периметру рамы укладываю пароизоляцию с перехлестом 100 мм на стены.
Монтаж в утепленную крышу

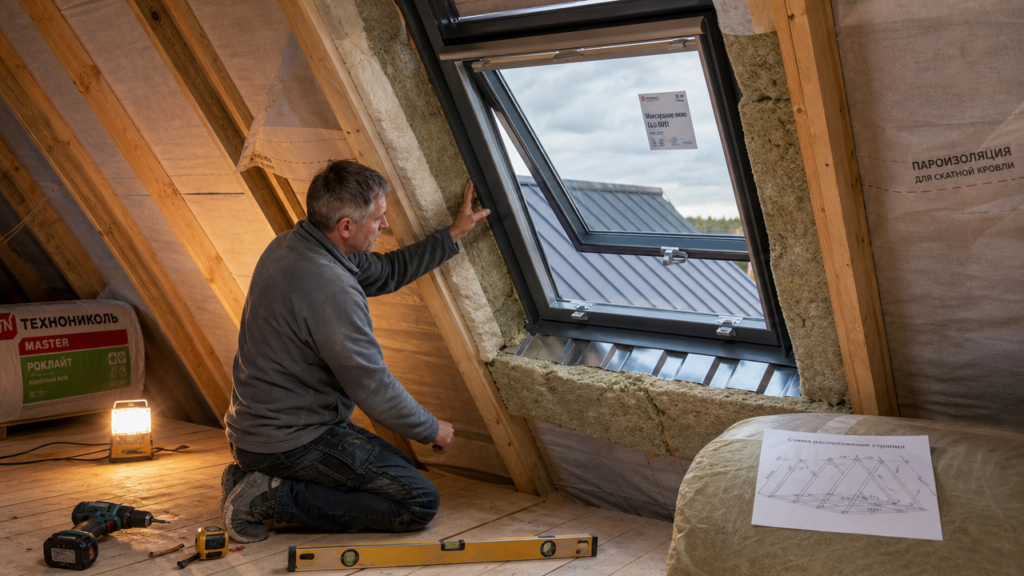

Монтаж начинаю с разметки проема по посадочному размеру окна плюс 30 мм по бокам и плюс 100 мм сверху и снизу. Кровельное покрытие снимаю вокруг проема, чтобы удобно было работать с гидроизоляцией. Пленку разрезаю крест-накрест с отворотами по 200 мм, отворачиваю наружу и временно фиксирую скобами. Под нижний край будущей рамы прибиваю опорный брусок сечением 40 на 60 мм, выставляю его по уровню. Перед установкой снимаю стеклопакет и створку. Раму ставлю в проем, подкладываю монтажные клинья снизу и выравниваю по горизонтали и вертикали. Креплю только к стропилам длинными саморезами через монтажные уголки: к обрешетке фиксировать нельзя, поскольку она не рассчитана на такую нагрузку.
После выравнивания проверьте работу створки до установки стеклопакета: откройте и закройте её, проверьте фиксацию. Если створка трет о раму или не фиксируется в закрытом положении, поправьте клинья. Затем заполните зазор между коробкой и стропилом полосой минваты шириной 40 мм, но не утрамбовывайте её. Сверху по периметру укладывайте гидроизоляцию с заходом на оклад, под окно заводите дренажный желоб, который отводит конденсат от рамы. Монтаж оклада идет строго снизу вверх: сначала нижний элемент, потом боковые, потом верхний. Каждый элемент фиксируйте кляммерами, стыки промазывайте герметиком. Внутри заводите пароизоляцию на раму и проклеиваете стыки двусторонним скотчем. После установки стеклопакета проверьте механизм закрывания ещё раз: оба пружинных замка должны защелкиваться без перекоса.
Ошибки, которые я встречал на чужих объектах
Первая ошибка — монтаж окна без снятия стеклопакета. Раму сложнее выровнять, а стекло можно повредить во время работы. Вторая ошибка — крепление коробки к обрешетке, а не к стропилам. Третья — отсутствие дренажного желоба над окном: вода с кровли может затекать под оклад.
Ещё одна типичная беда — оклад не под тот тип кровли. Профильный оклад под металлочерепицу на гибкой черепице дает щели по бокам, а плоский оклад на профнастиле не прилегает к волне. Монтаж в шифер возможен, но я бы не советовал: волнистый лист хрупкий, и герметизация примыканий требует больше времени. Лучше планируйте окна до укладки кровли, тогда и перенос стропил посчитаете в проекте, и оклад подберете без сюрпризов.
